MẶT CẮT ĐIỂN HÌNH TẠI NẤM CỘT

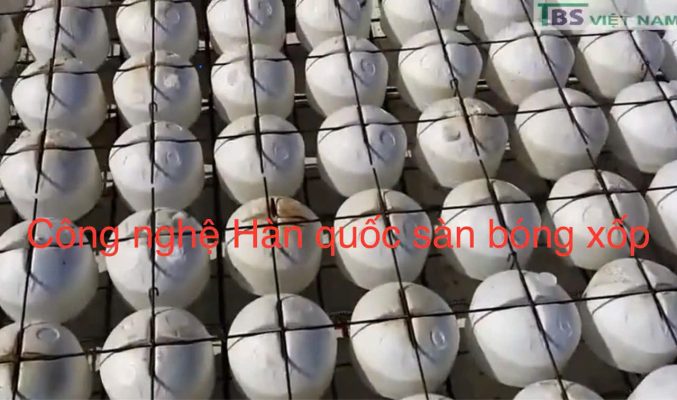

Sàn xốp là những khối hình trụ xốp đặc, chắc chắn với 2 chỏm hình cầu phía trên và phía dưới. Trên mỗi chỏm sẽ có 2 khe hình chữ thập có tác dụng định vị các khối xốp, tạo ra các dầm ô cờ theo mong muốn. Khối xốp có lỗ 80mm để thăm bê tông và bình thông nhau giúp sàn. Xốp đặc chắc hơn hẳn so với các dòng hộp nhựa hay bị rỗ hiện nay! Trên dưới mỗi xốp đều có buộc 01 con kê đảm bảo sắt dưới chịu lực và trên không chạm xốp !
Với các ưu điểm sàn rỗng thì Sàn Hộp, bóng là bắt đầu ứng dụng của thế kỉ 20, điển hình như Sàn tạo bởi các Hộp nhựa vuông PalKal tại Châu Âu (israel Hiện cấm sàn hộp) những năm 70/Tk20, Sàn bubbledeck Tạo rỗng bởi quả bóng năm 1992. Hiện nay theo nghiên cứu tài liệu Hàn quốc thì sàn có lợi về độ cứng , trọng lượng, khả năng chịu lực đó chính là sàn có mặt bằng là hình vuông có vát, mặt cắt ngang qua tạo ra lỗ rỗng có hình chữ Nhật có 2 mặt cong bên trên, đó Chính là sàn ACIF tối ưu không còn nhược điểm. khi sử dụng sàn đảm bảo vượt trội so với các dòng cũ.
| Đặc tính | Nội dung | Sàn xốp  |
Sàn bóng BubbleDeck  |
Sàn hộp
|
Sàn Truyền thống
|
| Khả năng chịu lực | Hình dáng,Cách thi công | Sàn tạo rỗng bằng xốp đặc, hình vuông bên trên và dưới có 02 chỏm cầu đẹp mắt, có các khe rãnh để kết hợp với thép định vị để dễ dàng nhất thợ nào cũng tạo ra phên xốp hoàn chỉnh con kê cách thép 2cm, thép chịu lực nằm giữa dầm, Tiêu âm cách nhiệt 90%; Xốp chống cháy, sàn 02 lớp cháy 1 lớp vẫn còn 1 lớp | Sàn nhựa:4 chân tiếp xúc môi trường khí hơi ẩm vào trong bị lắng lâu ngày thành Vũng nước , 4 sắt kẹp hộp nằm giữa mặt hộp không khỏe bằng thép giữa dầm, phía lớp dưới 80% thép chủ ở mặt hộp dày mỏng khác nhau gây phá hoại bê tông và võng sàn, 80% sắt chạm sát hộp nhựa gây từ biến võng sàn | Sàn tạo rỗng bằng hộp nhựa rỗng, hình vuông kích thước lớn khó đầm rùi, dễ bị rỗ, bê tông dưới hộp lồi lõm không quan sát được, chi phí hộp đắt vì phải có cả Nắp
Nhựa mật độ cao cháy mạnh,bảo vệ Hộp 3cm 90 phút là cháy |
Sàn chịu lực gác vào dầm, Dầm to cồng kềnh, sàn mỏng không thể đi ống xử lý dấu ống bên trong được, tốn sắt sàn 02 lớp tham gia chịu lực rất ít và Sắt dầm nhiều, xử lý ban công khó khăn
Sàn mỏng 10-12cm cháy dễ bị tổn thương sắt chủ |
| Độ dày sàn | Mỏng hơn | Dày hơn | Dày hơn (dày hơn) | Lớn hơn | |
| Ví dụ | Nhịp 6.8m chỉ dày 250, chỉ 20kg/m2 dầm sàn đầy đủ dầm nối cột+liên kết; Bê tông 100m2 tốn 17m3 | Nhịp 6.8m dày 280
20kg/m2 dầm sàn+4 kg sắt nối, thiếu thép liên kết Bê tông 100m2 tốn 25m3 |
Nhịp 6.8m dày 300
25 kg/m2 dầm sàn vẫn thiếu thép liên kết Bê tông 100m2 tốn 25m3 |
Nhịp 6.8m dày 600 30kg/m2 dầm sàn, không có sắt liên kết 2 lớp
Bê tông 100m2 tốn 22m3 |
|
| Khả năng chống cháy | Thời gian chống cháy | Lớp bảo vệ dưới và trên Xốp 6-7cm đảm bảo REI 240
|
Lớp bảo vệ dưới Xốp 2-3cm KHÔNG đảm bảo REI 240 | Hộp rỗng, đáy dưới hộp ko đồng đều, có nắp bê tông có sụt nên ko đông đặc | Khoang dầm làm cho khói và lửa khó thoát vì Tụ khí |
| Cháy vật liệu, lớp bảo vệ | Xốp ACIF là dòng không cháy nằm lọt bên trong, cháy lớp 7cm phải mất 3-4 tiếng, xốp teo | Nhiều nhựa cháy sẽ làm hỏng lớp 3cm bọc dưới gia tăng cháy rất nhanh | Nhiều nhựa cháy sẽ làm hỏng Chân nhựa rồi lửa vào nhanh cháy hộp tăng cháy rất nhanh | Khoang dầm làm đám cháy tăng nhiệt độ nhanh hỏng ống nước thiết bị | |
| Cách âm | Cách âm, giảm ồn, cách nhiệt | Tiêu âm, tiêu nhiệt hoàn toàn, y hệt Tôn xốp tiêu âm khi trời mưa, cách nhiệt khi trời nóng.Chuẩn dạng tổ ong | Vẫn có không khí gây cộng hưởng âm thanh, Nhiệt độ trên mái tăng cao Gây Áp suất làm nứt rạn hỏng bê tông hỏng mái | Vẫn có không khí gây cộng hưởng âm thanh, Nhiệt độ trên mái tăng cao Gây Áp suất làm nứt rạn hỏng bê tông hỏng mái | Bản sàn bê tông 1 lớp dễ bị nhiệt độ gây tách thớ hỏng sàn gây nứt thấm ngấm, không cách nhiệt |
| Khả năng chịu lực | Khối xốp kích thước 41cm vừa đủ đi lại, 1m có 2 dầm giao thoa rộng 10cm chữ I đúc cực khoẻ . Khối xốp vuông có chỏm cầu tạo hiệu ứng vòm ứng suất mượt có lợi tại các góc vuông , Xốp có lỗ,vo tròn ở các góc,Dầm chữ nhật 100 thẳng hàng suốt tạo ra ứng suất đồng đều . | Quả bóng 2 quả sát nhau dầm chỉ 3cm chỗ cần chiếm chỗ bê tông thì rộng quá mức làm ít bê tông, chỗ giao 4 quả bóng bê tông vẫn đặc nặng không đúng nguyên lý của hệ Dầm, nên sàn bóng dễ nứt dễ võng | Khối hộp kích thước lớn tạo ít dầm giao thoa. Khối hộp vuông dễ gây ứng suất không có lợi tại các góc khối hộp, Không có dạng Vòm. Độ rỗng lớn phân bố không đều trên sàn làm yếu sàn. Dầm I nhưng bị bóp đáy dễ bị tuột bê tông thớ dưới | Hệ dầm to, cồng kềnh tốn nhiều chi phí , không giảm được chiều cao tầng, Trọng lượng bản thân quá nặng, Phân phối lực dạng Thanh không hợp lý vì sàn vẫn là dạng Bản | |
| Sàn xốp tạo thành phên sắt D5 Tối ưu đan buộc chắc chắn với lớp dưới lớp trên, được chống nổi với cốp pha nên công trình an toàn, chưa có công trình nào có trục trặc khi thi công, ai thấy thưởng 10 triệu | Sàn bóng sắt chịu lực LẠI ĐI KẸP GIỮ BÓNG là sai hoàn toàn, Sắt không có bọc bê tông, chỗ tiếp giáp sẽ bị dãn sắt gây võng nứt sau 1 thời gian sử dụng,VÀ QUẢ BÓNG HAY VỠ CŨNG LÀ DO KẸP, Ở CHÂU ÂU ĐÃ BỊ SẬP do khả năng chịu cắt của sàn bóng rất yếu | Trong quá trình thi công lượng vữa bê tông tỉ lệ lấp đầy hộp rất lớn dẫn đến tải trọng của sàn tăng đột biến làm sập hệ thống giáo chống. Hiện nay có trên 12 công trình dùng sàn hộp đã bị sập ở các tỉnh thành | |||

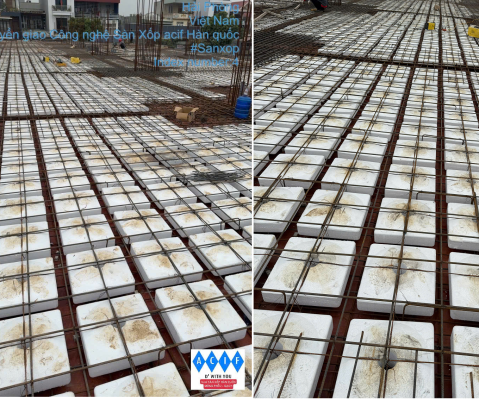

| Thi công | Hộp xốp đẹp có khe và lỗ và 2 lớp lưới thép đặc chủng cường độ cao được chế tạo tại nhà máy lắp đặt dễ dàng, tốn ít nhân công hơn vì 1 hộp xốp thể tích =10 bóng | Quả bóng tròn và 2 lớp lưới thép xây dựng buộc thủ công lắp đặt phức tạp, tiến độ chậm hơn, rất tốn nhân công lắp đặt vì nhiều bóng | Khối hộp vuông và 2 lớp thép xây dựng buộc thủ công lắp đặt phức tạp, tốn nhiều nhân công, tiến độ chậm hơn, thợ chủ quan làm ẩu là chủ nhà ăn đủ | Ghép cốp pha nát , giáo chống phải ghép dầm trước,sàn sau, cứ phải theo trình tự nên thời gian làm lâu, sắt cũng phải dầm trước sàn sau, tốn nhiều công | |
| Vật liệu | Thép | Dùng toàn bộ thép xây dựng thông thường nhưng được tối ưu tại công trường thuận tiện cho việc cung cấp và chủ động, CB3-CB4 dễ tìm và dễ kiểm soát, tận dụng được khối lượng không nhiều, | Dùng lưới thép chịu lực đặc chủng cường độ cao RB500 R=4250 kg/cm2,Cần phải đi kiểm tra phức tạp Mối nối tấm 100% gây ra tốn kém vật liệu nối, sàn nối 100% sàn yếu đi và 1 ít thép xây dựng thông thường. | Dùng toàn bộ thép xây dựng thông thường tại công trường, R=2800kg/cm2 khối lượng nhiều hơn, chế tạo phức tạp hơn. Thép xây dựng thông thường có độ giãn dài rất lớn, chỉ sau một thời gian sử dụng làm võng và nứt sàn gây thấm dột rất nhiều | Dùng toàn bộ thép xây dựng thông thường tại công trường, R=2800kg/cm2 khối lượng nhiều hơn, chế tạo phức tạp hơn. Thép xây dựng thông thường có độ giãn dài rất lớn, chỉ sau một thời gian sử dụng làm võng và nứt sàn gây thấm và dột rất nhiều |
| Bê tông | Chiều dày sàn mỏng do khối xốp được tối ưu chỉ ngang sàn bubbledeck, sàn nhẹ và ít tốn nhiều bê tông hơn dùi bê tông tự chui vào đáy hộp khi đầm. Độ sụt bê tông 14+-2 là phù hợp vì chỉ rùi nhẹ là bê tông chui xuống do có cái vòm dưới | Chiều dày sàn nhỏ, bê tông quá mỏng, chưa đủ chịu lực, bê tông ít hơn, sàn dễ võng nứt, độ sụt theo tiêu chuẩn 14 ± 2 bê tông trên bóng dưới bóng quá mỏng gây nứt. | Chiều dày sàn lớn, tạo rỗng ít hơn, sàn nặng và tốn nhiều bê tông hơn do lượng vữa bê tông tự chui vào đáy hộp khi đầm gây yếu sàn. Độ sụt bê tông cao 18 ± 2 vừa tốn hơn làm ảnh hưởng đến chất lượng bê tông rất nhiều | Chiều dày sàn mỏng sàn không nặng và không tốn nhiều bê tông hơn do bê tông chỉ đổ có 1 lớp sàn | |
| Giá thành sản phẩm | Cung cấp cấu kiện | Bao gồm Xốp+Phên lưới D5 định vị cường độ cao tăng chịu lực +Con kê cứng mác cao kê cả xốp trên và dưới+Có Hướng dẫn kí thuật+Vận chuyển bao trọn gói giá tốt chỉ bằng giá sàn hộp mà lại có cả lưới sắt và con kê | Phần lưới giữ bóng làm tốn kém,không đảm bảo, chỗ chạm bóng ko có bê tông bảo vệ, sàn yếu, Quả bóng tròn chiếm thể tích ít, chỗ thừa chỗ thiếu không phù hợp với sàn bê tông rỗng. Tất cả sắt cung cấp chỉ là định vị cố định xốp, chủ nhà còn phải tốn rất nhiều sắt mới đảm bảo chịu lực | Chỉ bao gồm các khối hộp tạo rỗng, chưa có các lớp thép chịu lực, chưa có chi phí vận chuyển và hướng dẫn kỹ thuật hoặc tính riêng dẫn đến giá thành tổng thể rất cao, nhân công thi công nhiều hơn. Không có con kê, ko có lưới mà giá vẫn cao | Không có cấu kiện gì, nên sàn sẽ ko có cách âm ko có chống nóng, ko có cách nhiệt, ở tầng trên sẽ âm rầm rầm bên dưới khó chịu ảnh hưởng tình cảm hàng xóm và toà nhà gây căng thẳng cho các đối tượng ở bên dưới.Tốn 100% thạch cao=Tiền Công nghệ Xốp |
| Các loại thép thông thường | Chủ nhà phải cấp toàn bộ các loại thép trên sàn, khối lượng nhiều hơn nhưng giá lại rẻ hơn sàn bóng nhiều nhà cung cấp , chế tạo, lắp đặt đơn giản đúng kĩ thuật Neo. Chỉ tốn thêm phần Xốp và lưới, Con kê, Vận chuyển, Hướng dẫn đầy đủ chỉ từ 120-200k (sàn 6-7m là 150k/m2)ưhù hợp với túi tiền | Sàn BubbleDeck cấp 2 lớp lưới thép chịu lực đặc chủng cường độ cao nhưng chạm bóng, nên chủ nhà vừa mua đắt tiền mà không có mấy tác dụng vì sắt sẽ bị han gỉ, không có bê tông bao bọc, Như vậy phải bổ sung thép hơn các loại thép thông thường trên sàn so với các công nghệ sàn hộp và truyền thống | Chủ nhà phải cấp toàn bộ các loại thép thông thường trên sàn, khối lượng nhiều hơn sàn bóng, chế tạo, lắp đặt phức tạp hơn và tốn nhiều nhân công lắp đặt hơn. Hệ kết cấu sàn nhìn yếu, chưa đủ liên kết, dễ bị chục trặc trong quá trình thi công cũng như sử dụng | Chủ nhà phải cấp toàn bộ các loại thép trên sàn, khối lượng dầm, sàn nhiều hơn,Hao hụt rất lớn vì nhiều thép dầm không thể dùng được vào đâu | |
| Treo móc hệ thống điện lạnh, điện nhẹ, cấp thoát nước và phòng cháy chữa cháy (PCCC) | Một số vị trí vật nặng được đánh dấu bằng Sơn, hoặc có thể khoan vào lớp bê tông 6-7cm thoải mái chịu lực, Do có Vòm và con kê nên lớp bê tông dưới đá và cát sẽ vẫn chui được xuống | Các vị trí Định vị bằng ti neo, tuy nhiên Ti neo như vậy gây thấm ngấm từ mặt trên wc và sân thượng ngấm vào bê tông và ngấm vào ti neo làm thấm sàn.Ti neo này nếu tính là liên kết thì Ti này ko có Neo . Tại đỉnh quả bóng bê tông quá mỏng dễ bị môi trường xâm thực | Đáy hộp vuông khi thi công chỉ có vữa bê tông chui vào trong đáy hộp nên không an toàn dễ bị sập khi treo móc các thiết bị hệ thống điện lạnh, điện nhẹ, cấp thoát nước và PCCC. Đã có rất nhiều công trình thực tế xảy ra hiện tượng này. | Treo vào trần mỏng 2 lớp thép dính vào nhau dễ bị tuột, cần phải có vị trí đặt trước | |
| Công tác vệ sinh sàn | ACIF đã cải tiến Xốp dạng vo tròn, đều đặn, không bị vụn tỷ trọng cao từ 9-11kg đảm bảo theo Tiêu chuẩn TCVN 7575-2007 | Bóng nhựa khi bị vỡ thì khó xử lý, phần nhựa nằm trong sàn không lấy ra được làm ảnh hưởng chất lượng của bê tông | Hộp nhựa hay bị rơi rụng các thanh nhựa liên kết trong quá trình thi công gây ảnh hưởng lớn công tác định vị hộp và vệ sinh sàn | Sàn khá gọn gàng nhưng vẫn cần vệ sinh | |
| PHÙ HỢP: NHÀ Ở XÃ HỘI CHỐNG BỨC BỐI ÂM THANH TRÊN DƯỚI |
